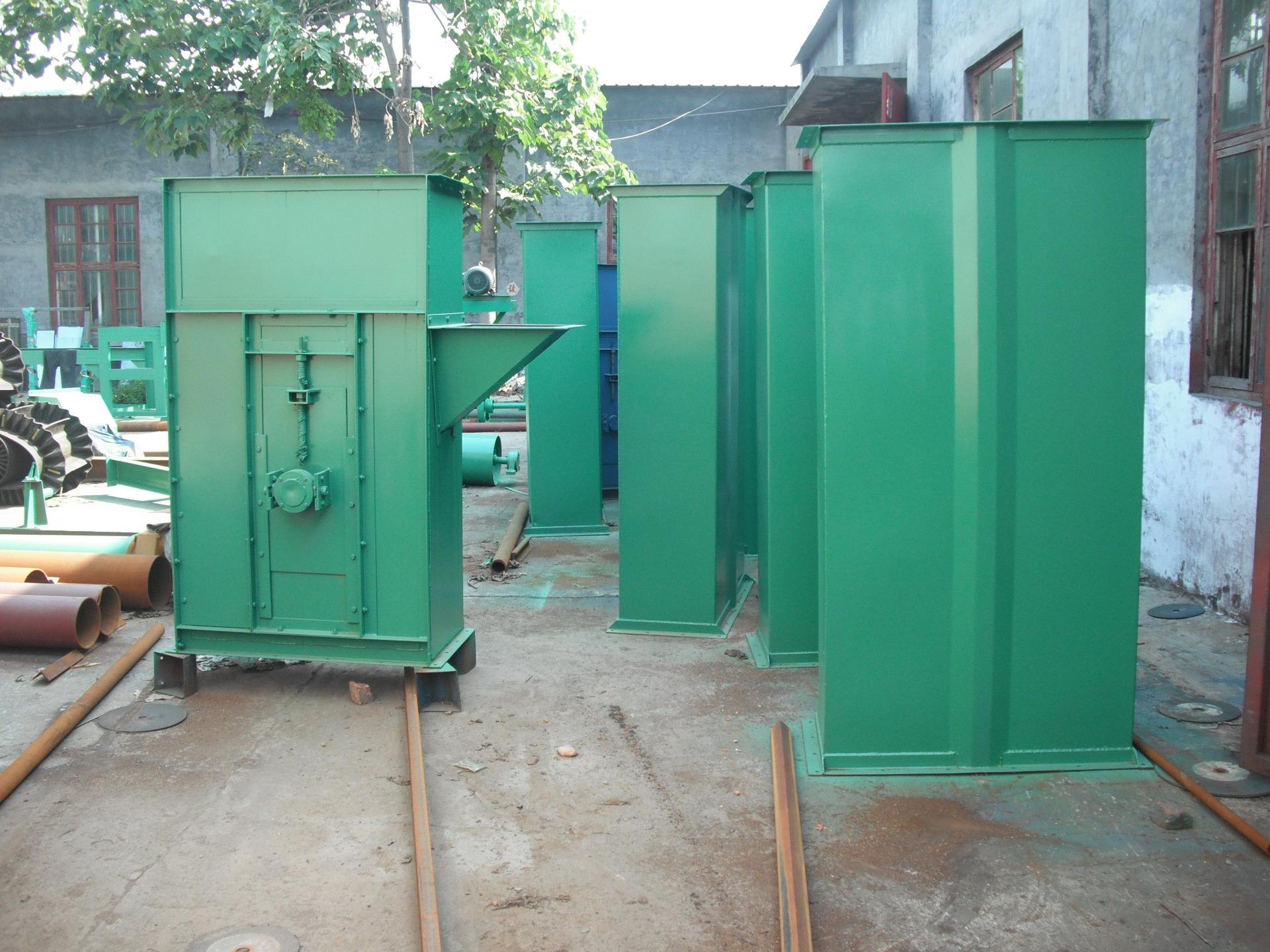

大型TH型斗式提升機用于提升需求量大的廠礦企業和大型化工企業，提升效率快，總體比較節能。大型TH型斗式提升機型號分為TH315,TH400,TH500,TH630等型號。
|
提升機型號規格 |
TH315 |
TH400 |
TH500 |
TH630 |
|||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
輸送量(100%)米3/時 |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
|
|
料斗 |
料斗容積(盛水)升 |
3.75 |
6.0 |
5.9 |
9.5 |
9.3 |
15.0 |
14.6 |
23.6 |
|
料斗間距(毫米) |
512 688 |
||||||||
|
鏈條 |
圓鋼直徑*節距(毫米) |
θ18*64 θ22*86 |
|||||||
|
單條破斷載荷(千牛頓) |
≥320 ≥480 |
||||||||
|
單位長度牽引件重量(公斤/米) |
25.64 |
26.58 |
31.0 |
31.9 41.5 |
44.2 |
49.0 |
52.3 |
||
|
傳動鏈輪轉速(轉/分) |
42.5 |
37.6 35.8 |
31.8 |
||||||
|
輸送物料最大塊度(毫米) |
35 |
40 50 |
660 |
||||||
注釋:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q--輸送量(t/h) H--提升高度 G--張緊力
|
型號規格 |
YY型驅動裝置 |
YY型驅動裝置 |
||||||
|
C1 |
C2 |
C3 |
C4 |
C1 |
C2 |
C3 |
C4 |
|
|
TH315 |
Y5Y125 |
Y7Y140 |
Y11Y160 |
Y15Y180 |
Y5J4 |
Y7J4 |
Y11J5 |
Y15J5 |
|
TH400 |
Y11Y160 |
Y15Y180 |
Y18Y180 |
Y22Y200 |
Y11J5 |
Y15J6 |
Y18J6 |
Y55J6 |
|
TH500 |
Y15Y180 |
Y18Y200 |
Y22Y200 |
Y30Y224 |
Y15J6 |
Y18J6 |
Y22J6 |
|
|
TH630 |
Y18Y200 |
Y22Y224 |
Y30Y224 |
Y37Y250 |
Y18J6 |
Y22J6 |
|
|
說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。
Y11J5表示Y型電機功率11KW,JZQ500型減速機。
